APAC-MECH（エーパック・メカ）とは？

一般社団法人公共建築協会編集・発行『建築設備設計基準令和6年版』に基づき熱負荷計算及び集計計算を行うシステムです。

令和3年版との主な違いは？

• 気象データが令和6年版では「2013年～2022年」となりました。
• 令和6年版建築設計基準で外気条件の値が変更になっており、かつ、暖房で「夜間」の値が追加・各地名に地中温度が追加となっている。24時間空調を行う場合の、暖房の構造体負荷算出では「夜間温度」を適用し、方位係数の乗算を行わない。

操作性について

「APACシリーズ 令和3年版」のUI/UX、操作性を踏襲したシステムです。

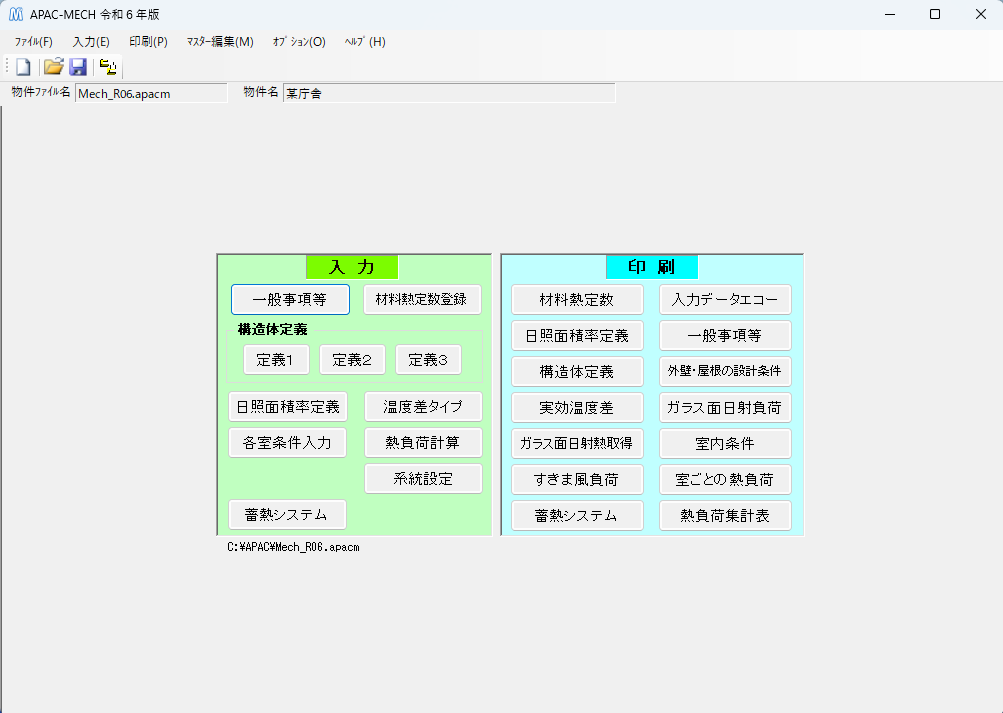

起動画面

APAC-MECHでは9項目を入力することで、各々の条件値や計算結果に対する帳票出力（印刷）が可能です。

APAC-MECH操作プレビュー

☆入力

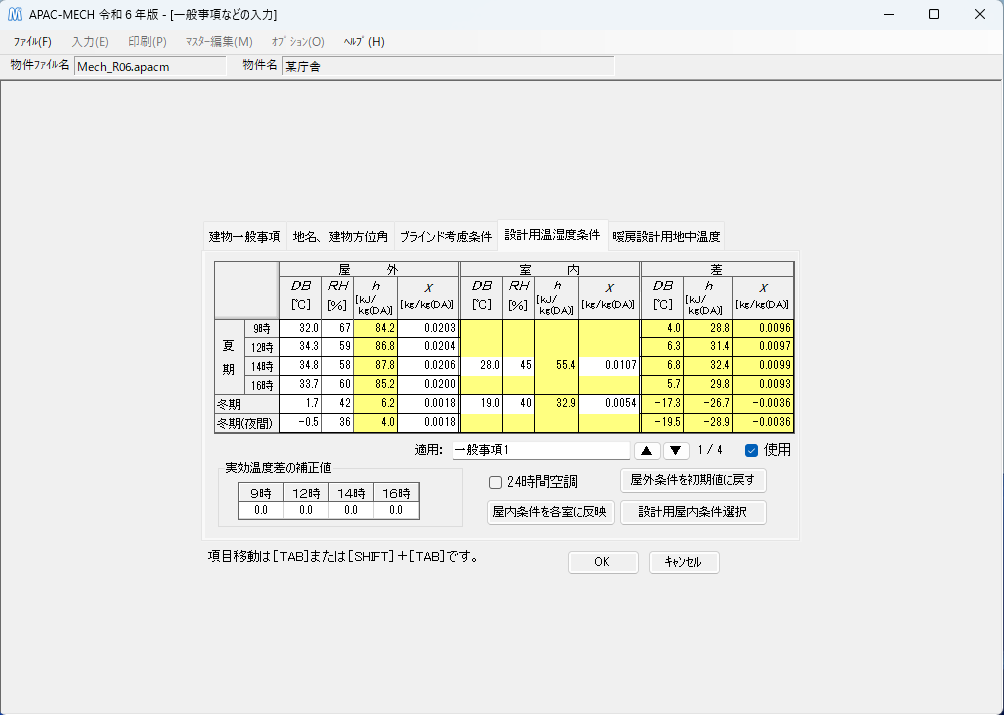

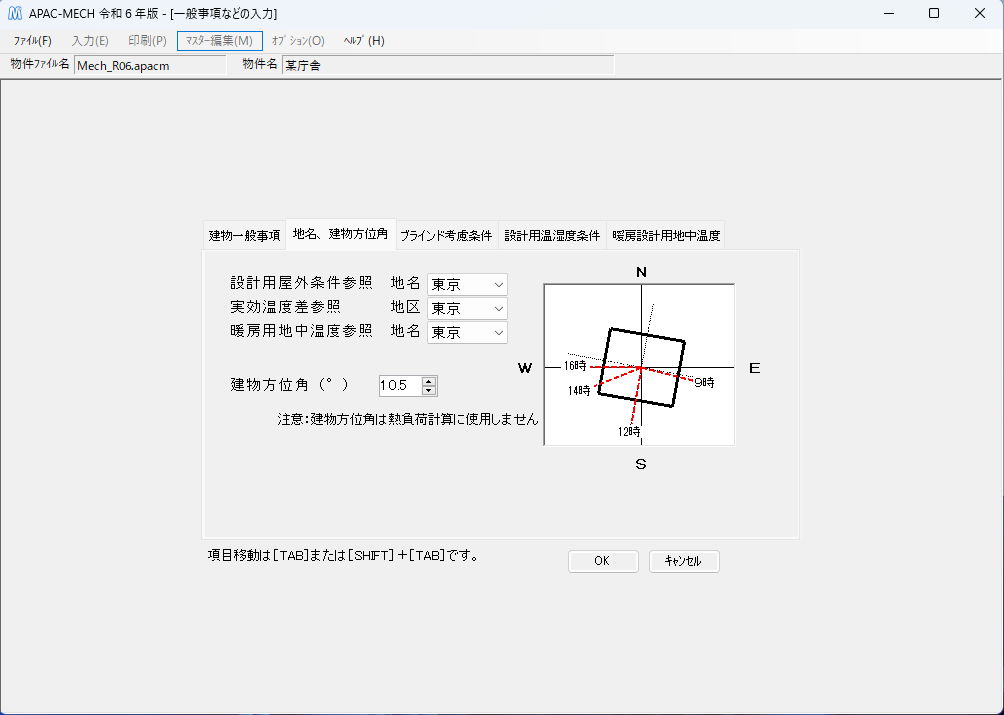

1. 一般事項等

建物一般事項、地名、建物方位角、ブラインドの考慮条件、設計用温湿度条件、暖房設計用地中温度を入力します。

2. 材料熱定数登録

構造体の定義で使用する材料の熱定数を登録します。
建築設備設計基準に記載のない材料を追加する場合はこちらよりご登録ください。

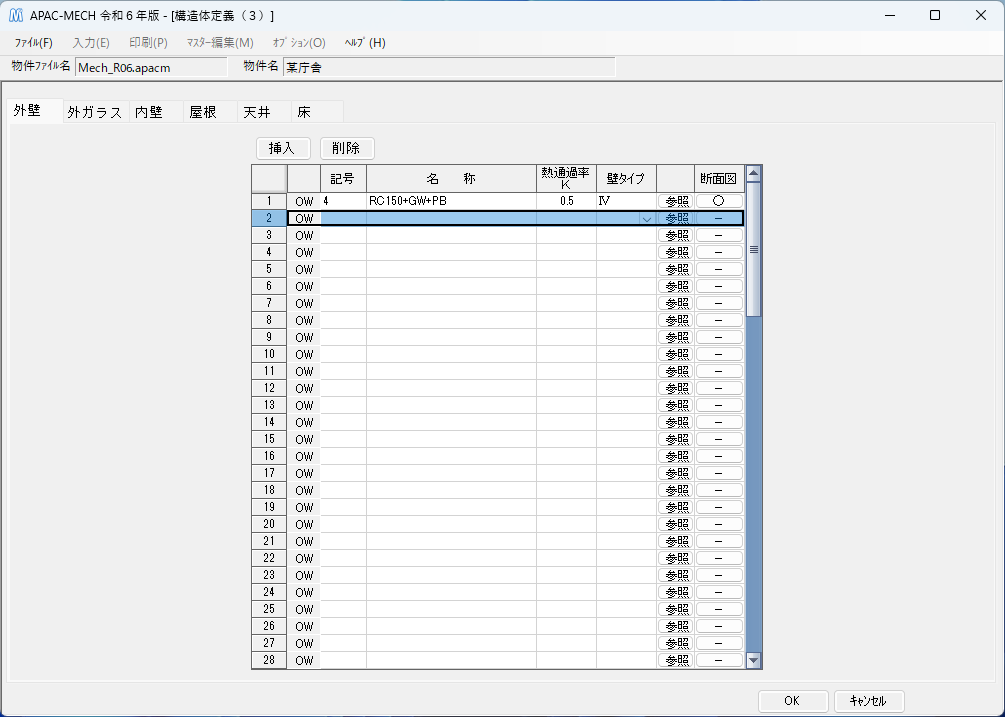

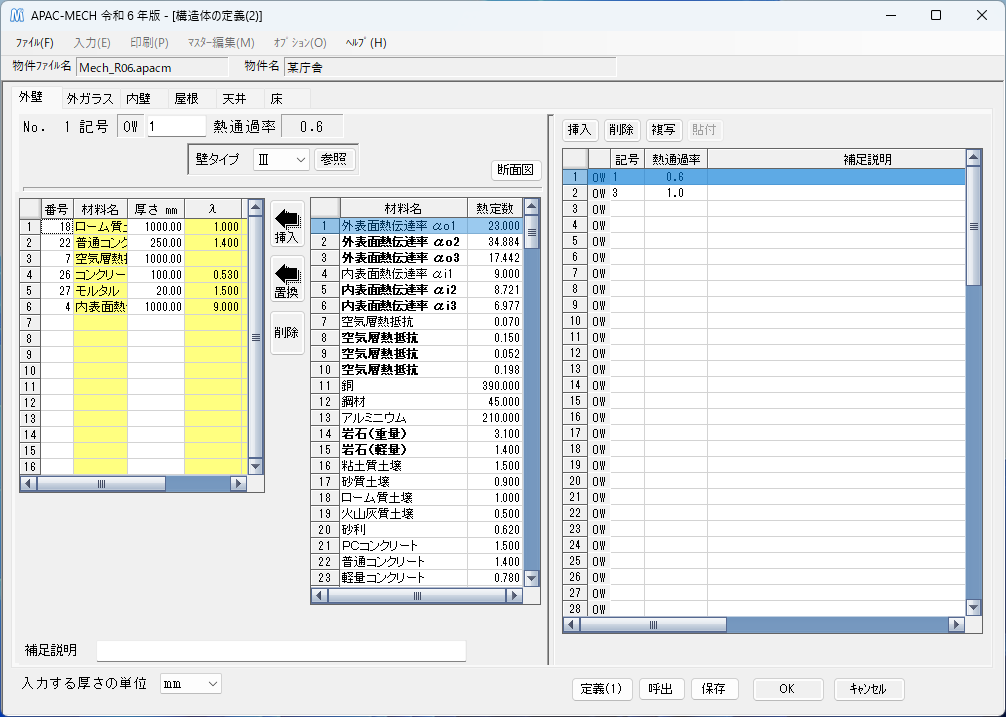

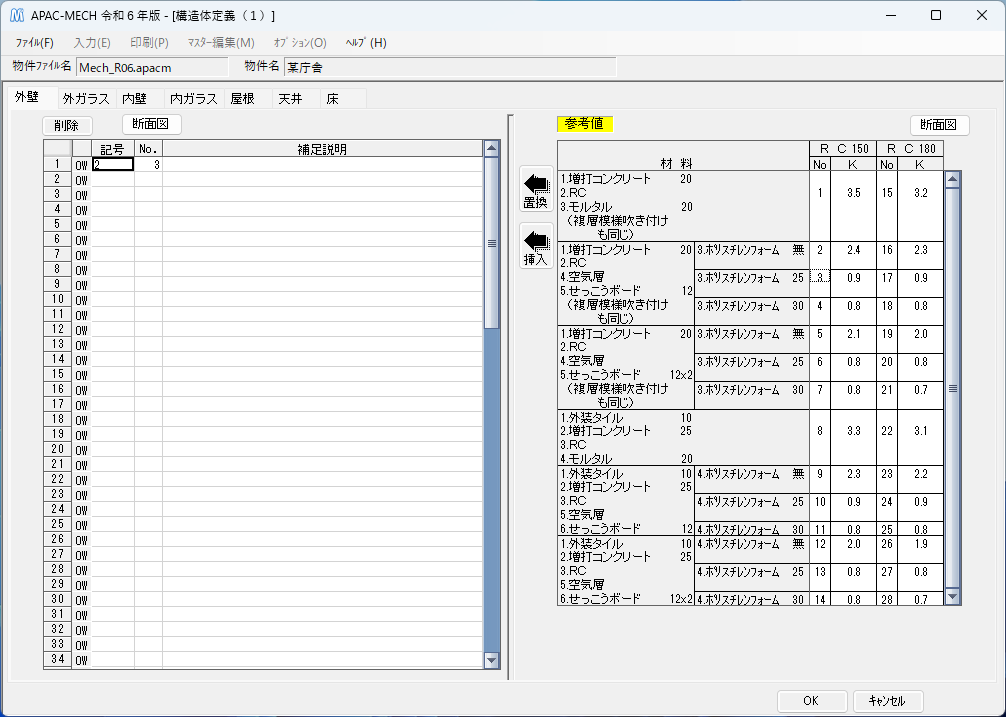

3. 構造体定義

構造体の定義で使用する材料の熱定数を登録します。
外壁、外ガラス、内壁、内ガラス、屋根、天井、床の熱通過率Ｋを定義します。

4. 日射面積率定義

ガラスの外部遮へいによる日陰を除いた日が当たる部分の比率を定義します。

5. 温度差タイプ

日射を受けない構造体（内壁、内ガラス、天井、床および地下階壁）の熱負荷を計算する場合に用いる温度差を定義します。

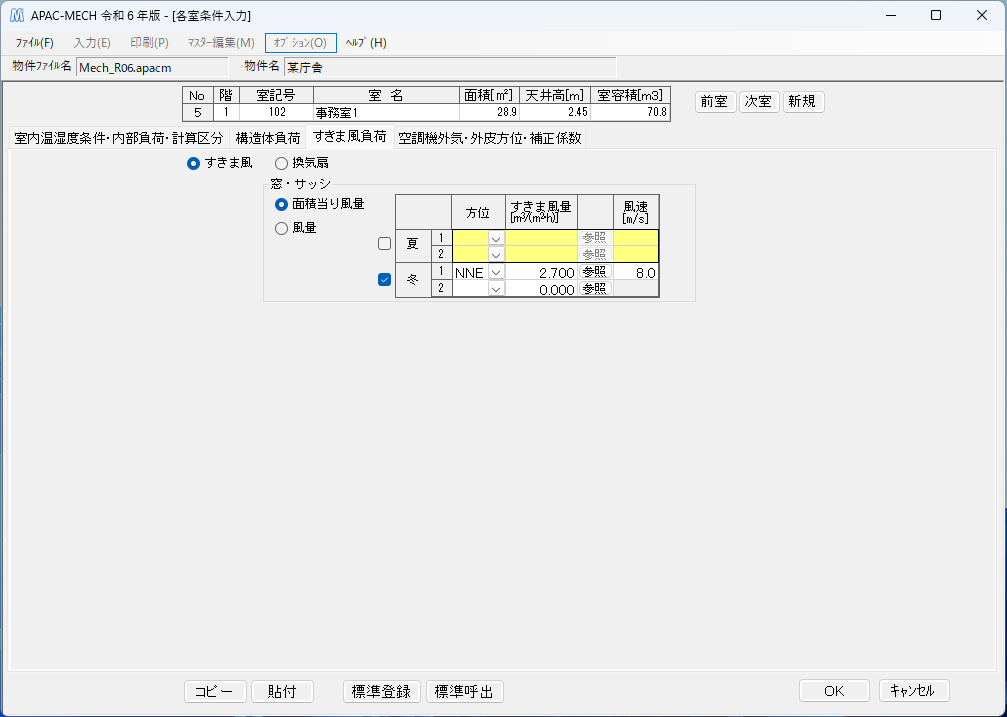

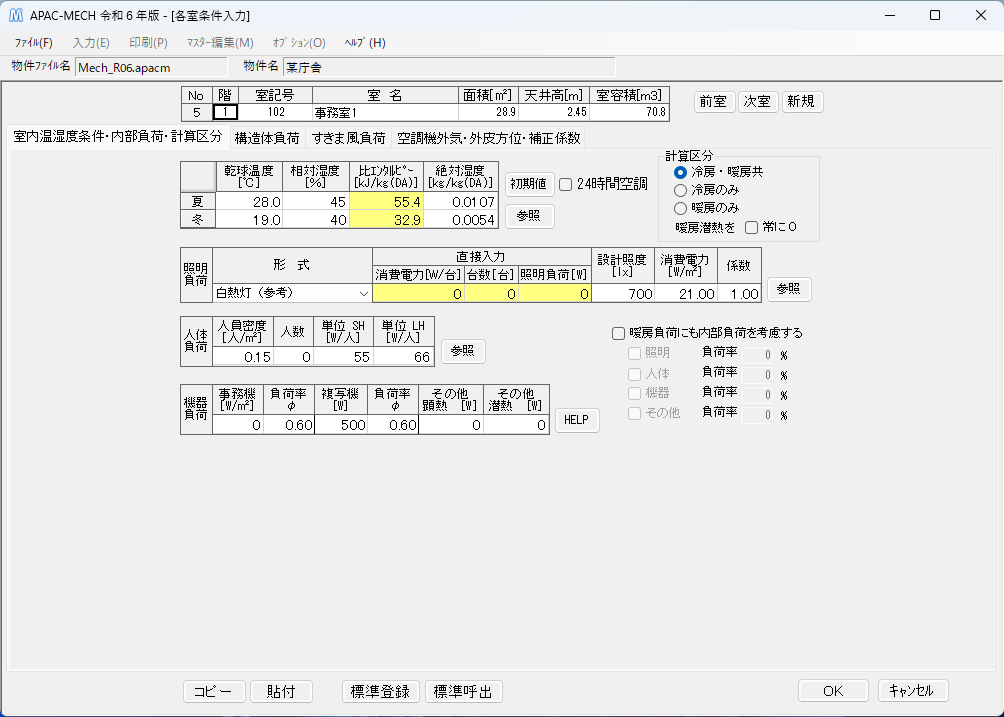

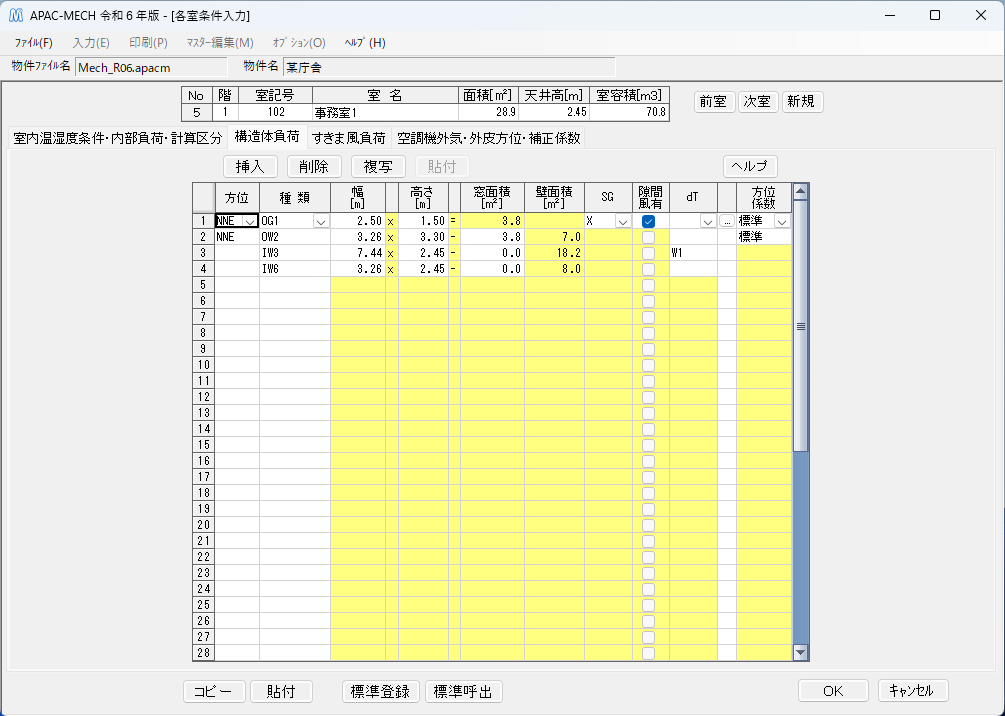

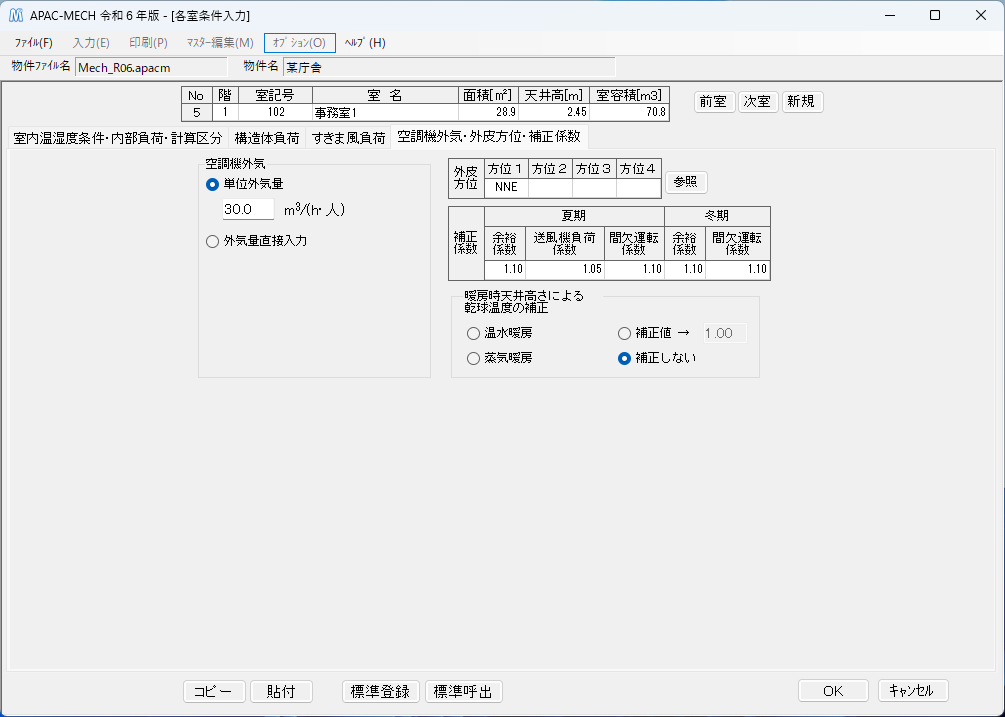

6. 各室条件入力

各室ごとの熱負荷計算の条件を入力します。
（室内空気条件、壁・ガラス等、照明等内部負荷、すきま風、ほか）

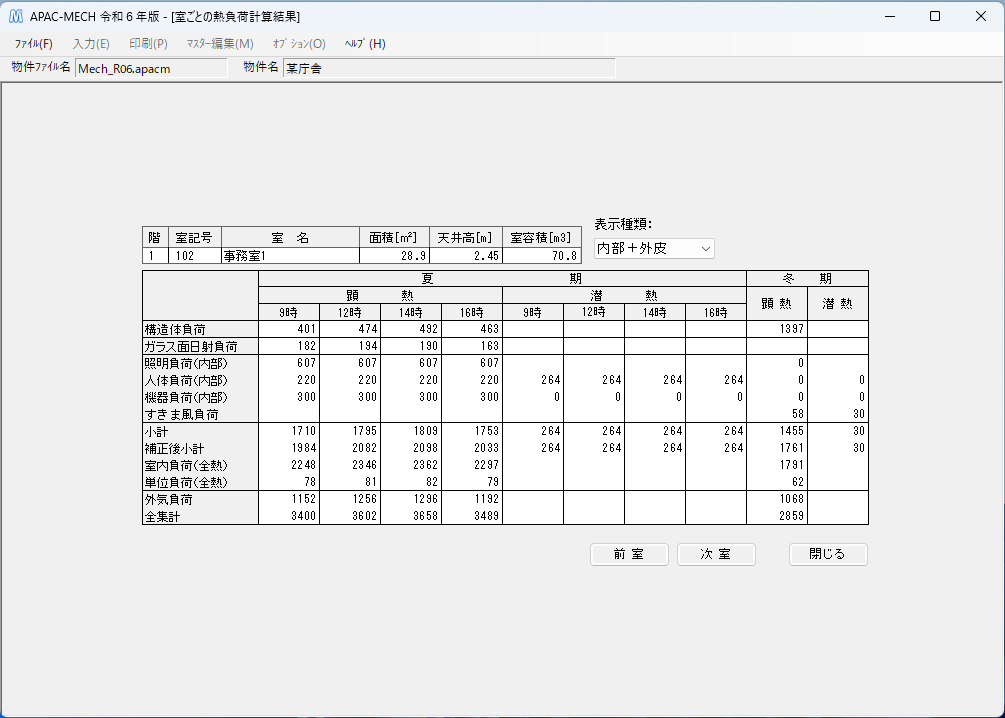

7. 熱負荷計算

入力されたデータをもとに熱負荷計算を行います。

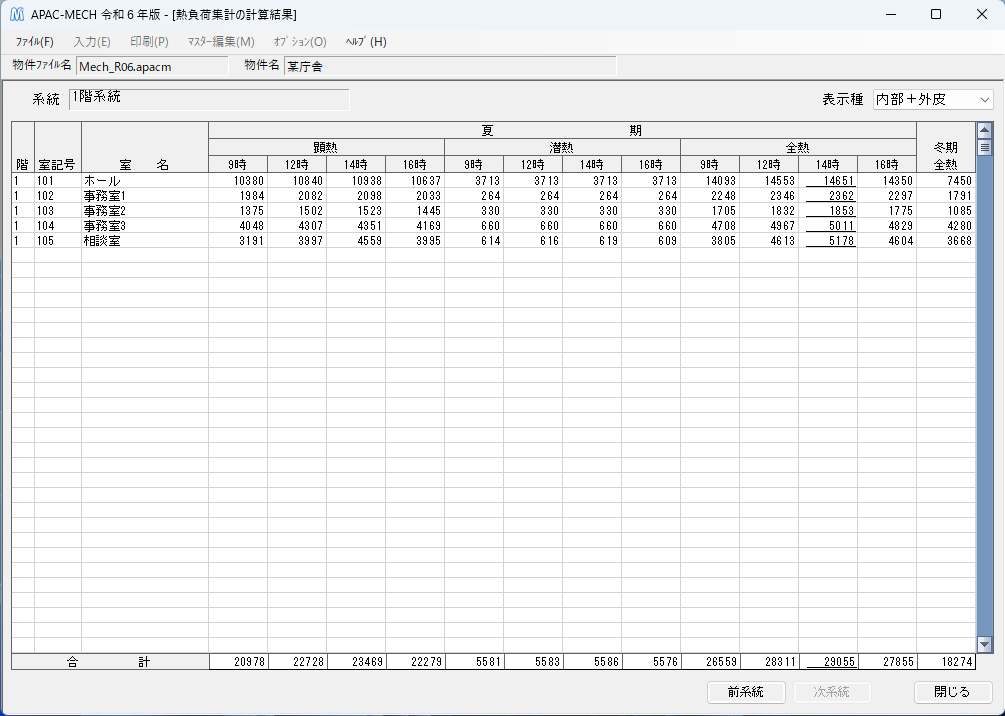

8. 系統設定

各室条件で入力した室の中から同じ系統にするものを設定します。
この設定をもとに熱負荷集計表の印刷を行います。

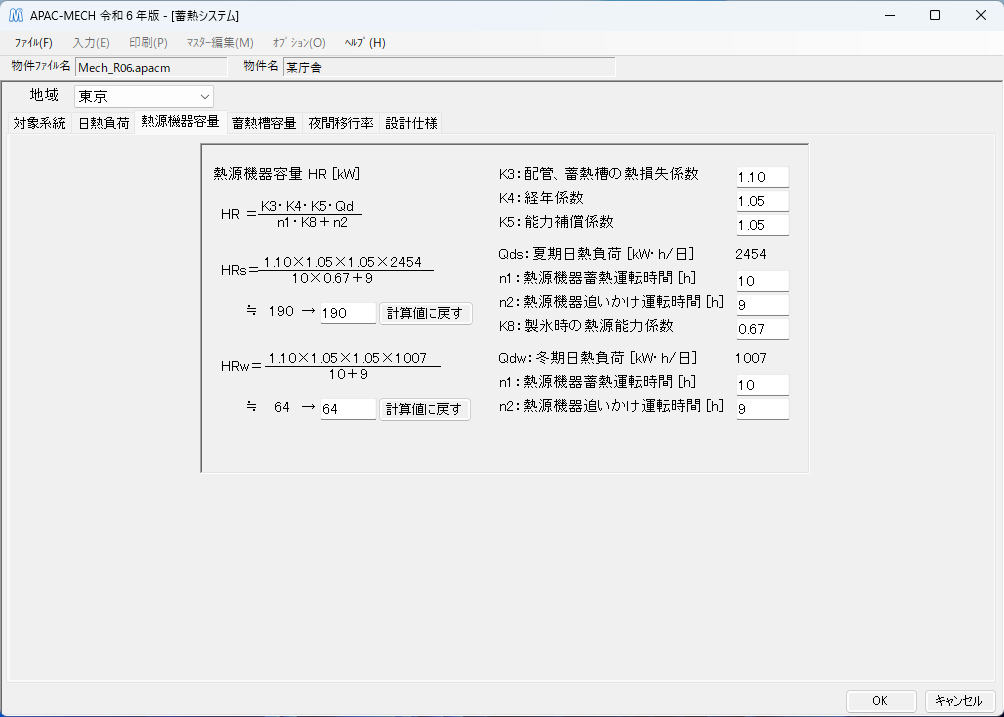

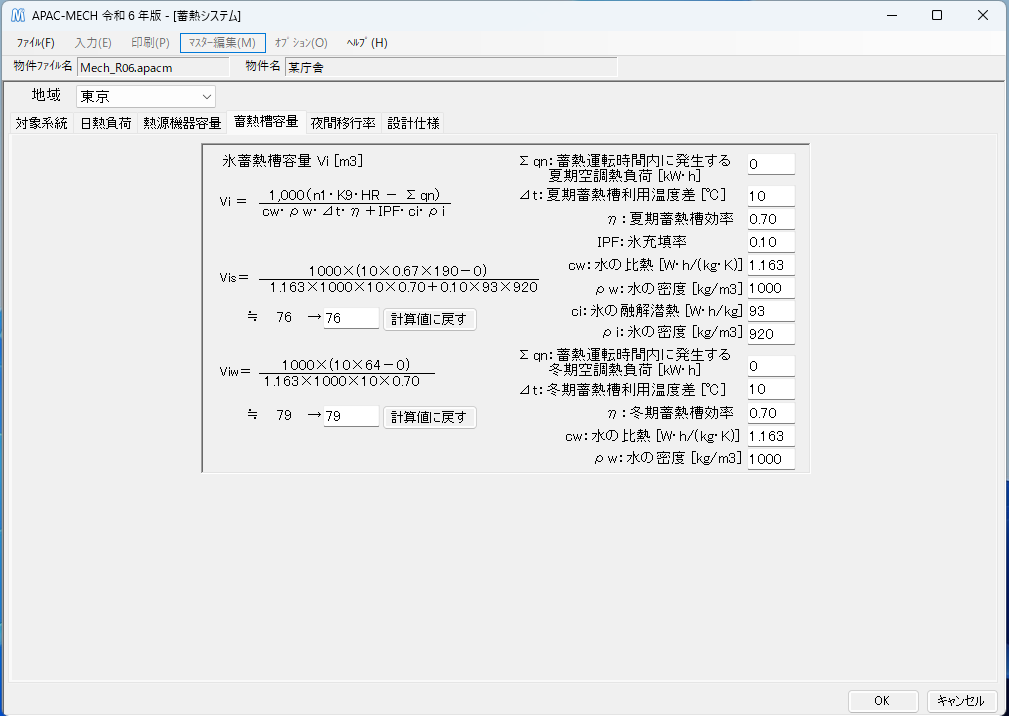

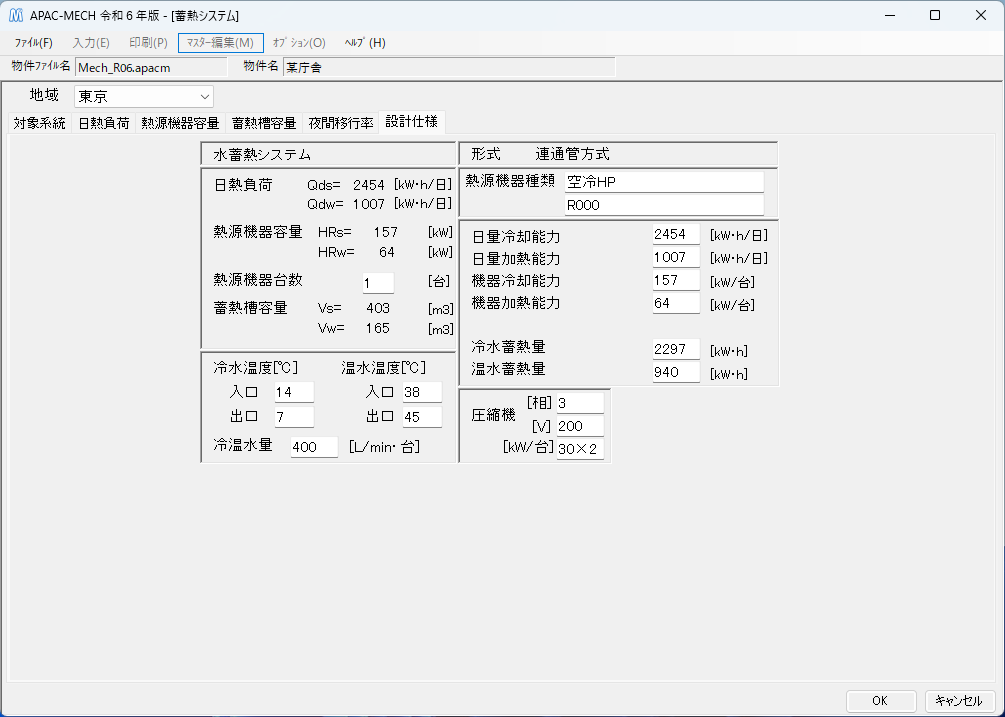

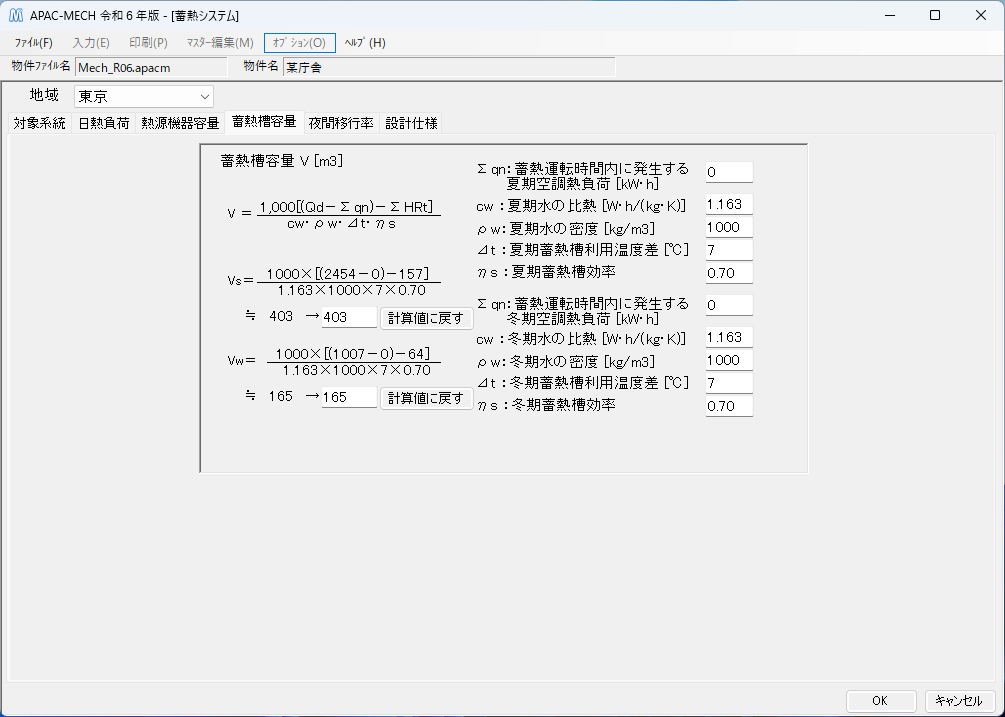

9. 蓄熱システム

APAC-MECHで計算された時刻別負荷から蓄熱システム設計用の日熱負荷を計算し、各種蓄熱システムの熱源機器容量・蓄熱槽容量・熱負荷夜間移行率を計算します。

☆印刷（帳票出力）

入力されたデータや熱負荷計算された計算結果などを印刷
（印刷形式は『建築設備設計計算書作成の手引き』に従ったものです）
